Zählwerke

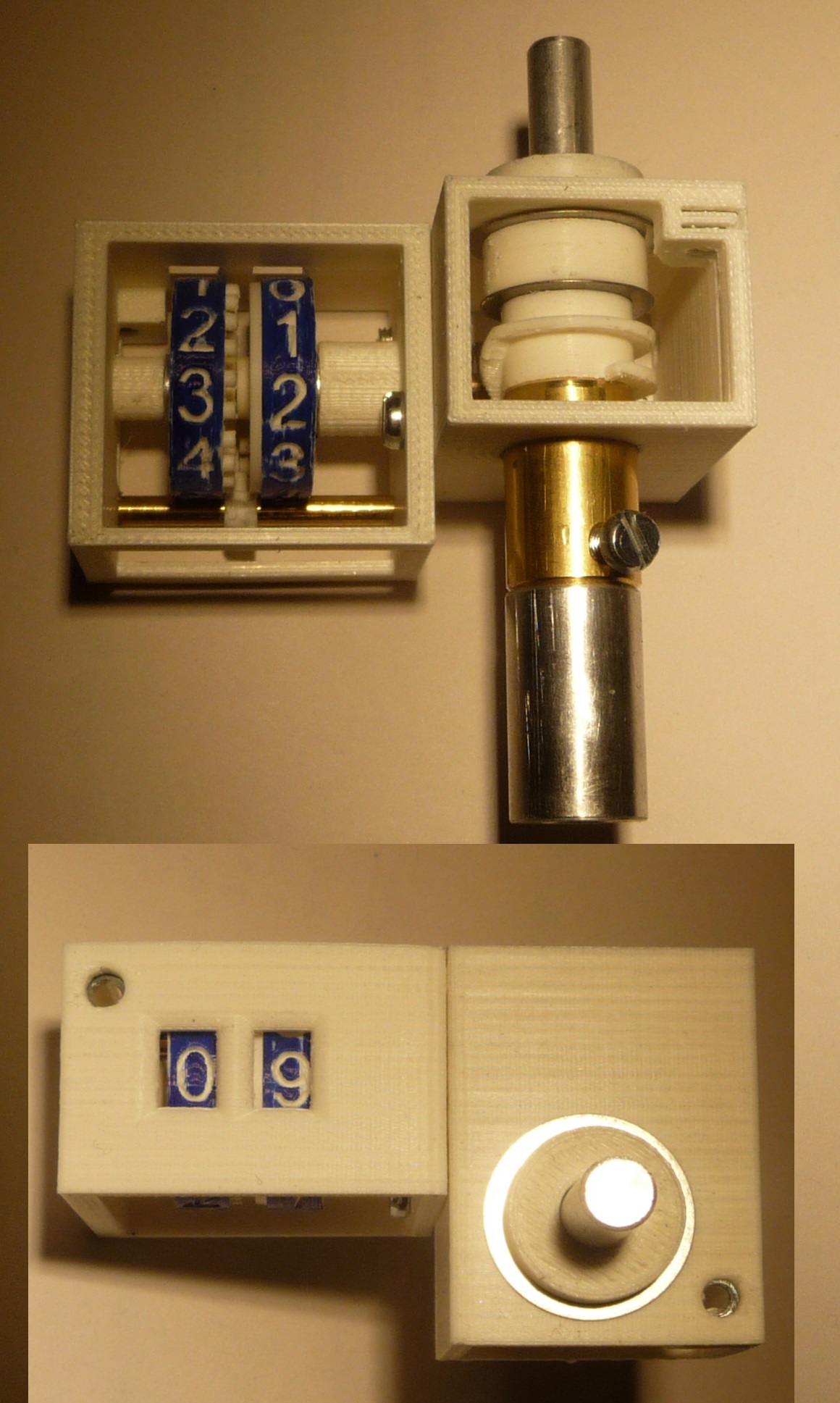

Umdrehungszähler von 0 - 99 Umdrehungen. Material: ABS

Im Sichtfenster rastet pro Umdrehung die nächste oder vorherige Ziffer ein. Diese Zählwerke haben eine Messingbuchse zur Durchführung und Befestigung einer 6mm Achse.

Die Achse wird dann mit einer M3 Schraube fixiert. Sollte die Achse zu kurz sein, liegt eine Verlängerungsachse (Alu 6mm),sowie ein Verbindungsstück für einen Kurbelknopf bei. Der Kurbelknopf kann bis 50mm Durchmesser haben. Das Verbindungsstück kann dann auch auf Kundenwunsch eine Achse aufnehmen, die größer oder kleiner 6mm ist. Zum Befestigen des Zählwerkes sind 2 Stück M3 Muttern in das Gehäuse eingelassen.

Die Montageabmessungen können hier als PDF-Datei eingesehen werden.

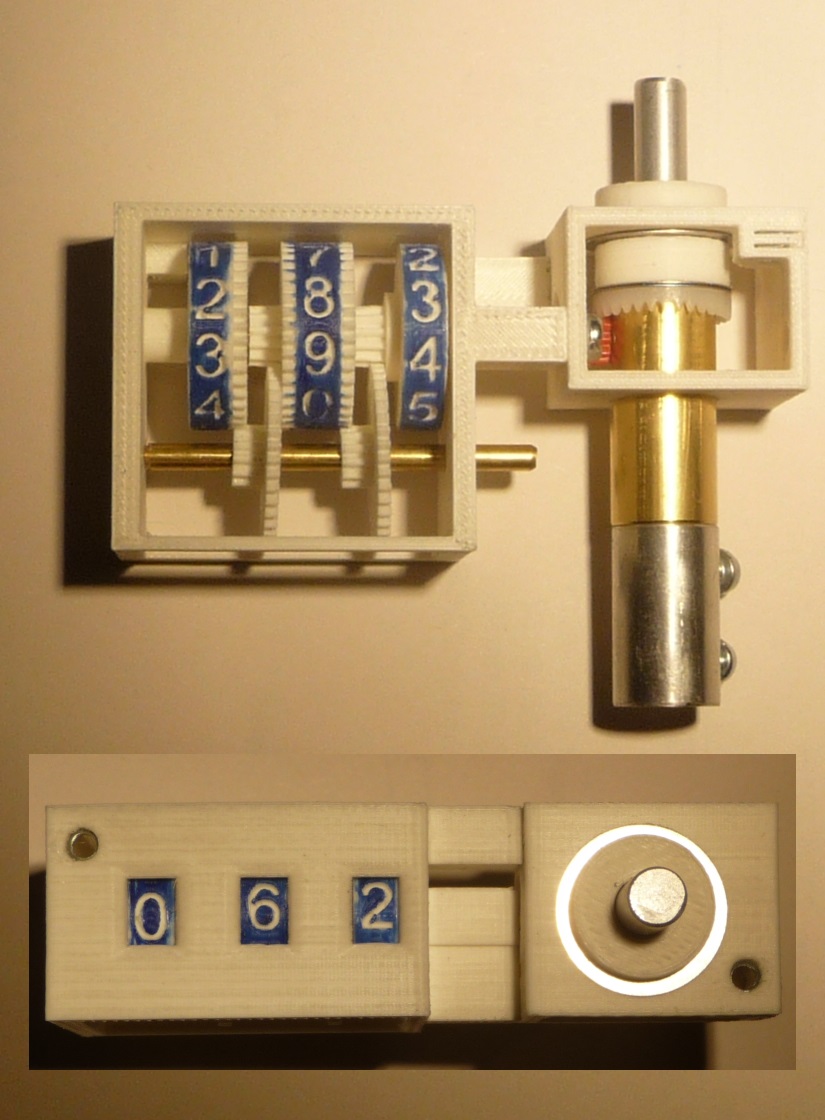

Zählwerk kontinuierlich 0 – 999. Material: ABS

Die Antriebsachse ist zum Zählwerk mit 1 : 3 übersetzt, so dass das  erste Zählrad bei einer Umdrehung der Achse schon  drei Umdrehungen ausführt. Bei 40 Umdrehungen an der Achse zählt die Mechanik schon bis 999. Damit lassen sich bei Rollspulen. o.a. wiederholt die selben Werte einstellen. Dieses Zählwerk arbeitet kontinuierlich (ohne Raster).

Die Achse wird dann mit einer M3 Schraube fixiert. Sollte die Achse zu kurz sein, liegt eine Verlängerungsachse (Alu 6mm),sowie ein Verbindungsstück für einen Kurbelknopf bei. Der Kurbelknopf kann bis 50mm Durchmesser haben. Das Verbindungsstück kann dann auch auf Kundenwunsch eine Achse aufnehmen, die größer oder kleiner 6mm ist. Zum Befestigen des Zählwerkes sind 2 Stück M3 Muttern in das Gehäuse eingelassen.

Die Montageabmessungen können hier als PDF-Datei eingesehen werden.

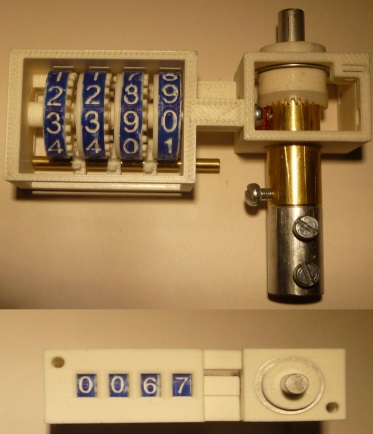

Zählwerk gerastet 0 – 9999. Material: ABS

Die Achse ist zum Zählwerk mit 1 : 3 übersetzt, so dass das  erste Zählrad bei einer Umdrehung der Achse schon  drei Umdrehungen ausführt. Bei einer Rollspule mit 49 Windungen zählt die Mechanik schon bis 1470. Dieses Zählwerk arbeitet mit Raster ( 1 Umdrehung +1 auf nachfolgender Zählscheibe).

Die Achse wird dann mit einer M3 Schraube fixiert. Sollte die Achse zu kurz sein, liegt eine Verlängerungsachse (Alu 6mm),sowie ein Verbindungsstück für einen Kurbelknopf bei. Der Kurbelknopf kann bis 50mm Durchmesser haben. Das Verbindungsstück kann dann auch auf Kundenwunsch eine Achse aufnehmen, die größer oder kleiner 6mm ist. Zum Befestigen des Zählwerkes sind 2 Stück M3 Muttern in das Gehäuse eingelassen.

Die Montageabmessungen können hier als PDF-Datei eingesehen werden.
