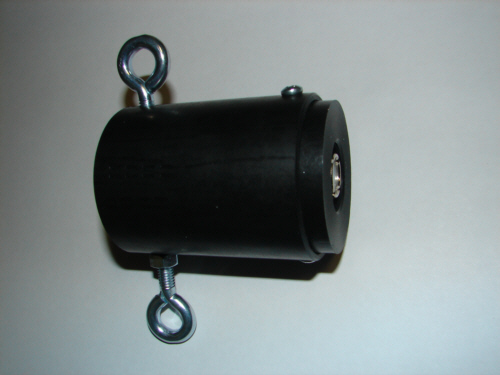

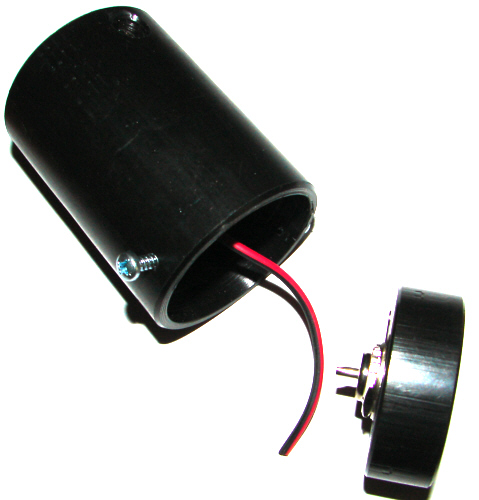

Viele wickeln sich den Balun selbst. Nur das entsprechende Gehäuse fehlt. Zum experimentieren bieten wir Ihnen dieses Gehäuse an: Bestehend aus PE-Material (dm 50mm) und 70mm lang. Das Gehäuse ist mit Durchmesser 45mm und einer Tiefe von 40mm ausgedreht. Oben ist ein Messingstück eingepresst. An diesen ist das Iso-Kabel (0,75mm²) angelöttet. Das Messingstück ist seitlich mit M5-Gewinde versehen. Auf der anderen Seite des Gehäuses ist im PE-Material ein M6 Gewinde eingebracht. Der Anschluss erfolgt im Deckel mit PL-Buchse (je nach Wunsch). Der Deckel wird dann 10mm tief in das Gehäuse eingepasst und mit 2 Stück 3,5 x 9,5 mm Blechschrauben befestigt. Das Gehäuse ist bei senkrechten Betrieb absolut wasserdicht. Verwendet wurde ein Ferrit-Ringkern FT 140-77, mit 1mm² Draht bewickelt. An der Oberseite ein M8 Messing-Gewinde für dieKontaktierung des Langdrahtes. Ein Befestigungshaken (M6) ist elektrisch mit dem Anschluss verbunden.
|
 |
Sollen noch

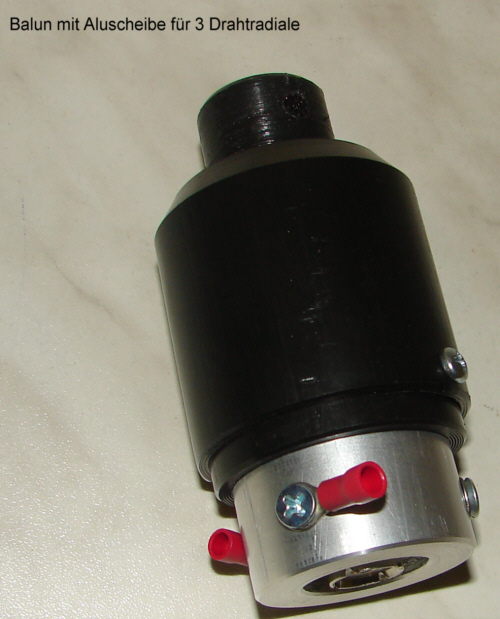

Drahtradiale am Balun befestigt werden, wurde hier eine entsprechende Alu-Scheibe verwendet. Hier eine Abbildung für unsere KW-Strahler. Natürlich können Sie diese Abbildung auch ohne Kern erhalten. |
