Schmalband-Yagi-Antenne 438 MHz

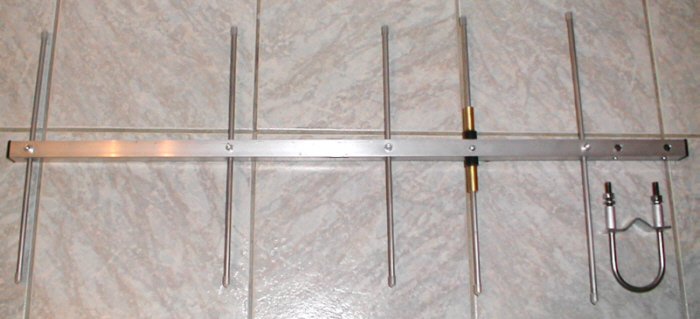

438_5_28a
Gefertigt aus einer Aluminiumlegierung,


Trägerrohr 20 x 20 x 1,5 mm.

Strahler und Dir. aus 6mm AlMgBiPb-Rundmaterial (sehr hohe Festigkeit).

Antenne wird in Vormastmontage mit einem Edelstahlbügel gehalten.

Der Transformator von 28 auf 50 Ohm ist im Trägerrohr untergebracht.


438_5_28

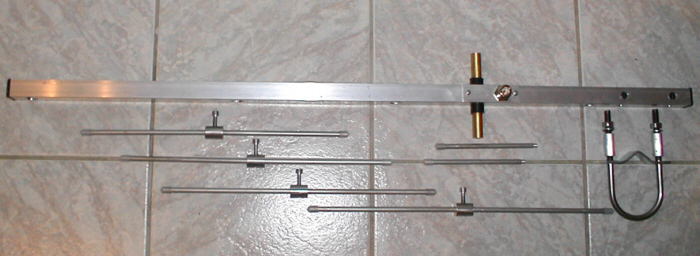

Hier ist die gleiche Antenne im demontierten Zustand abgebildet.

Durch eine Länge von ca. 790 mm ist ein Transport leicht möglich.

Die Elemente besitzen zum Eindrehen in das Trägerrohr ein M6-Gewinde.
Die Elemente werden durch Innensechskanntschrauben M5 x 16 gehalten

Messung:
SWR  1 : 1,0 bei 438 MHz
SWR  1 : 2 bei 435 uud 439 MHz
SWR  1 : 3 bei 433 und 440 MHz
