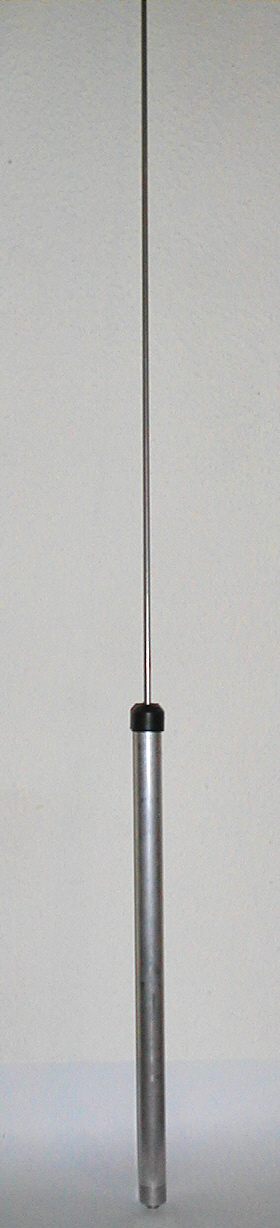

Sperrtopfantennen

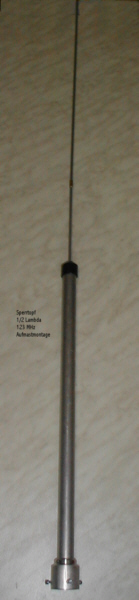

123a
2m - Bereich:

Bitte geben Sie in Ihrer Bestellung die Mittenfrequenz
selbst an.
Aus versandtechnischen Gründen kann es sein, dass der
Strahler geteilt ist. In dem Fall befindet sich ein
Messinggewindestück M6 im Strahler.
1/2 Lambda Strahler aus Alu. Durchmesser 6mm.
1/4 Lambda Anpassung aus Alu Dm. 30 mm,
Abdeckkappe PE-Material Dm.35 mm

Bei Aufmastmontagen bis Durchmesser 42mm.

Technische Daten:

Gesamthöhe ca. 1500 mm ( je nach Frequenz )
Bandbreite:       f(m) + / - 5 MHz
Leistung              100 Watt
SWR                 < 1 : 1,2
Gewinn        ca.      2,5 dB
Anschluß           N-o. PL-Buchse, jenach Frequenz

Beispielmessungen (immer die jeweilige Antenne betreffend):

123 MHz
SWR 1 : 1,0 bei 123,5 MHz
SWR 1 : 2 bei  120 - 125

144,5 MHz
SWR 1 : 1,0 bei 143 - 145,5 MHz
SWR 1 : 2,0 bei  138 - 148 MHz
SWR 1 : 3,0 bei 130 - 154 MHz

148 MHz
SWR 1 :1,0 bei 148,5 MHz
SWR 1 : 2   bei 143 - 150 MHz

160 MHz
SWR 1 : 1,0 bei 160MHz
SWR 1 : 2 bei 155 - 165
SWR 1 : 3 bei 152 - 168
sp469    sp434
70 cm - Bereich:

Bitte geben Sie in Ihrer Bestellung die Mittenfrequenz
selbst an.

1/2 Lambda Strahler aus Alu. Durchmesser 6mm.
1/4 Lambda Anpassung aus Alu Dm. 25 mm,
Abdeckkappe PE-Material Dm.30 mm.

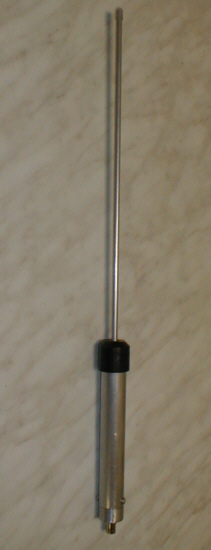

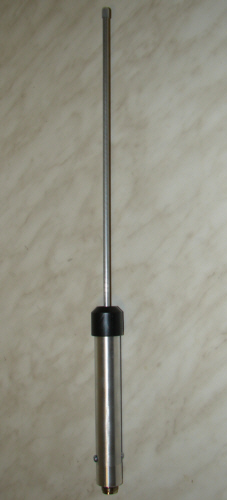

In den Fotos sieht man li. 469 MHz mit N-Buchse,
rechts 433 MHz BNC-Buchse.

Bei Aufmastmontagen bis Durchmesser 42mm.

Technische Daten:

Gesamthöhe ca. 500 mm ( je nach Frequenz )
Bandbreite:       f(m) + / - 5 MHz
Leistung              100 Watt
SWR                 < 1 : 1,2
Gewinn        ca.      2,5 dB
Anschluß           N-o. PL- o. BNC Buchse, je nach Wunsch

Beispielmessungen (immer die jeweilige Antenne betreffend):

f(m): 433 MHz
SWR 1 : 1,0 bei 429 - 436,5 MHz
SWR 1 : 2,0 bei 423 - 443 MHz
SWR 1 : 3,0 bei 413 - 453 MHz
