Diese arbeiten ohne Schleifkontakte, sind mit
kugelgelagerter Achse ausgeführt und haben einen Plattenabstand
von 1 - 3mm.

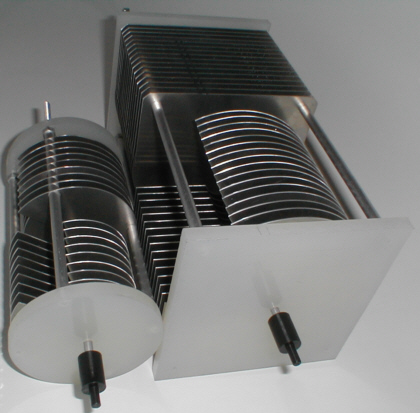

Der Kondensator ist zwischen 2 Platten von einem Durchmesser von 104 oder 154mm aus linearen Polypropylen (kriechstromfrei und frequenzneutral bis in denGHz-Bereich ) montiert. Achsdurchmesser 6 mm. Platten ,Hülsen , Gestänge, Muttern und Achse aus Aluminium. Das hier abgebildete Beispiel soll ein Größenvergleich zwischen 13-75pF (rund dm 100mm, 2*9 Platten, 3mm Pl.abstand) und 27-500pF(quadr. 150*150mm, 2*16 Platten, 3mm Pl.abstand) sein.. Gefertigt werden alle von Ihnen
geforderten Kapazitäten. Kondensatoren in runder Ausführung sind vor allem für magnetische Antennen gedacht. Diese Kondensatoren können mit einem handelsüblichen PE-Rohr verkleidet werden. Für Abstimmgeräte werden Kondensatoren in quadratischerAusführung bevorzugt. Diese sind wesendlich kürzer, besitzen eine niedrigere Anfangskapazität und sind preislich günstiger. Ebenso sind feste Kapazitäten erhältlich |
 |

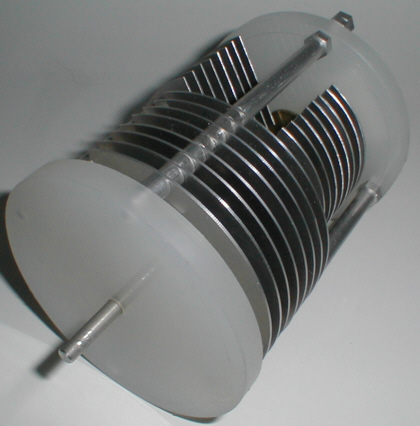

Beispiel (Bild 2):
50- 270pF
2*30 Platten, dm 104mm, Plattenabstand 3mm runde Ausführung |
 |

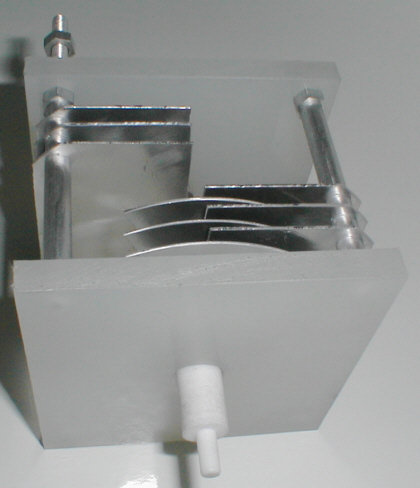

Beispiel (Bild 2a): 18 - 610pF 2 * 18 Platten, 104*104mm, Plattenabstand 1mm quadratische Ausführung |
 |

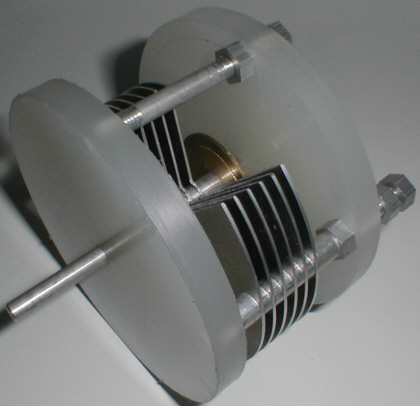

Beispiel (Bild 3):
7 - 40 pF |
| Kodensatoren mit Schleifer | Kodensatoren mit Schleifer |
 |
Ausführung im Material wie
schleiferlose Kondensatoren.
Achse ist 15 mm im Durchmesser
6mm herausgeführt.

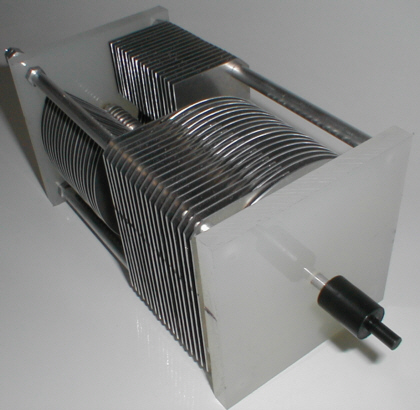

Beispiel(Bild 4): 2 * 22-200 pF |
 |
Beispiel (Bild5):
15 - 250 pF
|
| Festkondensatoren | Festkondensatoren |
 |

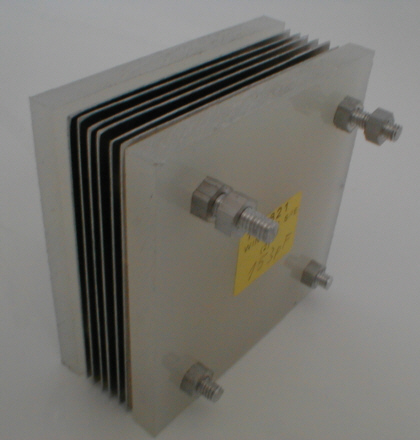

Beispiel (Bild 6):
153 pF |
| Wichtig ! Gefertigt werden alle von Ihnen gewünschten Kapazitäten. Auf dieser Seite können wir nur Beispiele wiedergeben. |
Wichtig ! Auf der Seite "Zubehör" finden Sie zu Kondensatoren passende Getriebe. |
   |
Weitere Beispiele
|
