Yagi-Antenne 11m, 3El.1R,Gamma, verkürzt

  28ohm1

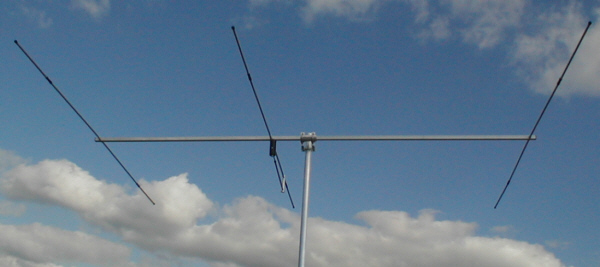

Von normalerweise 5,6m auf 2,5m verkürzte Yagiantenne für das 11m-Band.
Jedes Element enthält 2 Verlängerungsspulen.
Diese bestehen aus GFK-Rohrstücken mit abschliessenden Messingteilen.
Die Spulen sind mit Schrumpfschlauch umschlossen.

Gefertigt aus einer Aluminiumlegierung,

Trägerrohr 20 x 20 x 1,5 mm, 2-teilig.
Strahler, Reflektor und Direktor aus 10mm AlSi0,5Rundmaterial

Antenne wird im Scwerpunkt  mit doppelten Edelstahlbügel gehalten.

Der Kondensator zur Gammaanpassung ist als Rohrkondensator ausgelegt.
Der "Plattenabstand" beträgt 1mm. Die Antenne kann somit auch
höher belastet werden.

Diese Antenne ist ohne Abnutzungerscheinungen zerlegbar und kann damit auch
portabel eingesetzt werden.

Die Technischen Daten einer unverkürzten 3El, 27MHz-Yagi:
(rechnerisch ermittelt)
Gewinn: 4,3 dBd
VRV:    13 dB
alpha(e): 74°
alpha(h): 126°




28_2

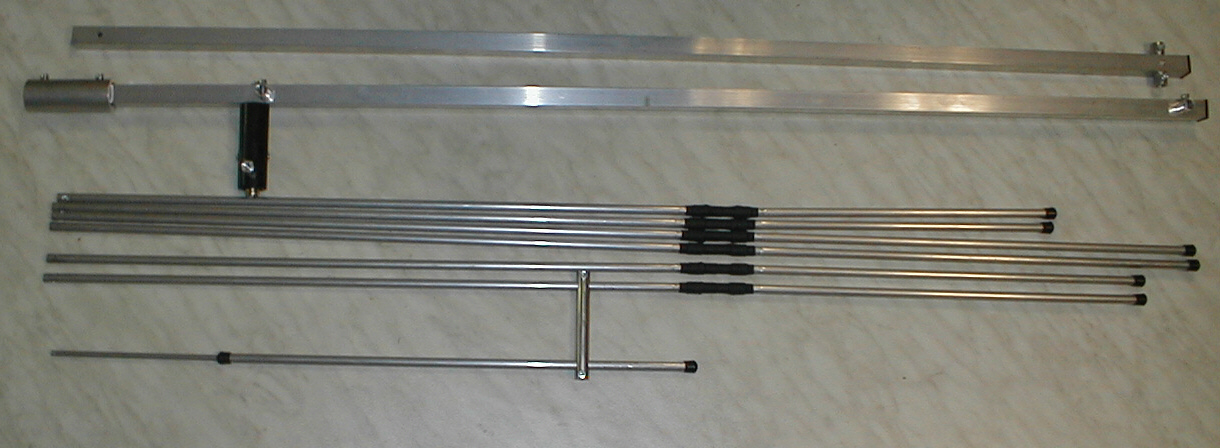

Hier ist die gleiche Antenne im demontierten Zustand abgebildet.

Durch eine Länge von 1240 mm ist ein Transport leicht möglich.
Die Verbindung beider Trägerrohre erfolgt mit einer M5-Innensechskannt-
schraube (Klemmverbindung).
Die Elemente werden in dm 15mm Buchsen gesteckt und mit M5-Schrauben geklemmt.

Gemessen:
SWR  1 : 1,2 bei 26,8 MHz
SWR  1 : 3 bei 26,2 und 27,5 MHz
