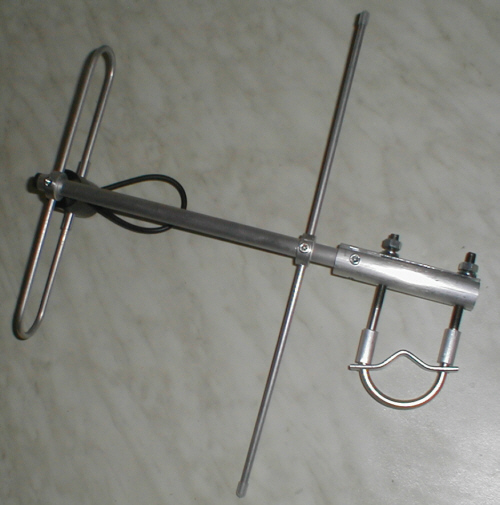

Breitband-Yagi-Antenne 435 MHz, 2El. 1R.

438_5_28a
Extrem breitbandige Antenne, welche auch ausserhalb der Mittenfrequenz
von 435MHz ein SWR von 1 : 1,0 aufweist.

Gefertigt aus einer Aluminiumlegierung,

Trägerrohr Durchmesser 15 x 1,5mm.

Strahler und Dir. aus 6mm AlMgBiPb-Rundmaterial (sehr hohe Festigkeit).

Antenne wird in Vormastmontage mit einem Edelstahlbügel gehalten.



438_5_28

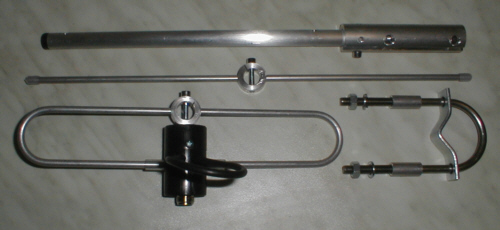

Hier ist die gleiche Antenne im demontierten Zustand abgebildet.

Durch eine Länge von ca. 360 mm ist ein Transport leicht möglich.

Die Elemente besitzen ein M5-Gewinde und werden am Trägerrohr
mit Innensechskanntschrauben geklemmt.

Messung:
SWR  1 : 1,0 bei 435 MHz
SWR  1 : 2 bei 403 uud 472 MHz
