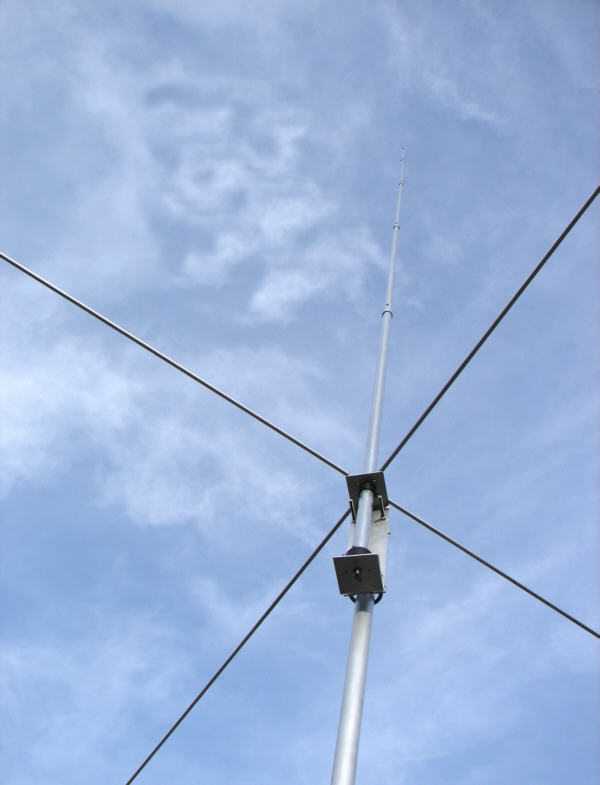

Stationsantenne für 11m   XA 27 - 1


27_1_f1    27_1_f2
 Gefertigt aus einer Aluminiumlegierung,
 SWR wird hier eingestellt, indem man die Länge
des letzten Strahlerteiles verändert.

Strahler 5-teilig, beginnend mit 30 x 2mm, 25 x 2mm,
20 x 1,5mm, 15 x 1,5mm, 12 x 1mm Rohr.

4 Radiale a 2,7m unten, 10x1, 8x1 Al-Rohr

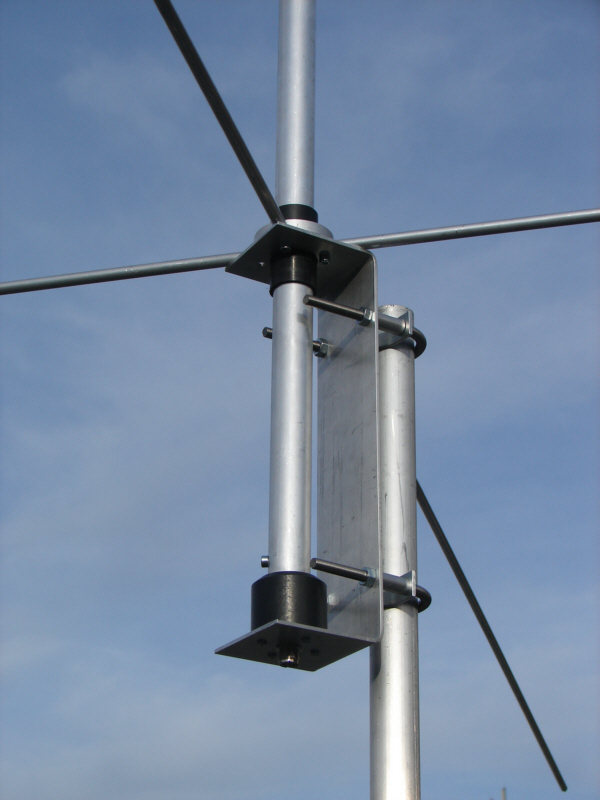

Eine Doppelschelle liegt der Antenne als Halterung mit bei.

Technische Daten:

Strahlerlänge: 6,95 m
Frequ.bereich : 26 - 30 MHz  (einstellbar)
Sendeleistung : 100 W
Nenn-Impedanz : 50 Ohm
SWR : 1 : 1,2 oder besser
Gewinn : 3,5 dBd
Typ : 5/8
