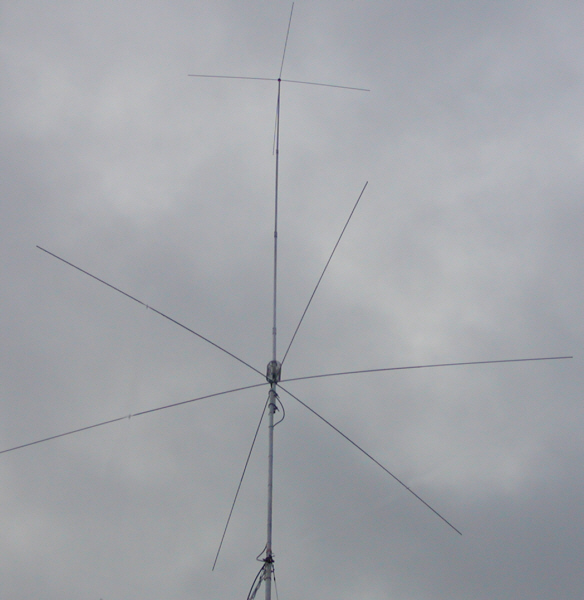

Stationsantenne für 11m   XA 27

xa27
 Gefertigt aus einer Aluminiumlegierung.
Extrem grosse Spule (130mm Durchmesser)
 und daher gegenüber anderen
Antennen mit geringeren Verlusten behaftet.
Stehwelle und Resonanz werden getrennt
eingestellt.
Einmal kann die Spulenlänge und zum anderen
der Einspeisepunkt in der Spule verändert werden.
Hervorragenden Sende- und Empfangs-
eigenschaften.

Strahler 4-teilig, beginnend mit 35 x 2mm Rohr.
6 Radiale a 2,7m unten,
4 Radiale a 1,1m an der Antennenspitze.

Eine Doppelschelle mit  liegt der Antenne
als Halterung  mit bei.

Technische Daten:

Strahlerlänge: 5,5 m
Frequ.bereich : 26 - 30 MHz  (einstellbar)
Sendeleistung : 1 kW
Nenn-Impedanz : 50 Ohm
SWR : 1 : 1,2 oder besser
Gewinn : 3,5 dBd
Typ : 5/8
