5/8-Antenne 2m 3-fach gestockt
145_3

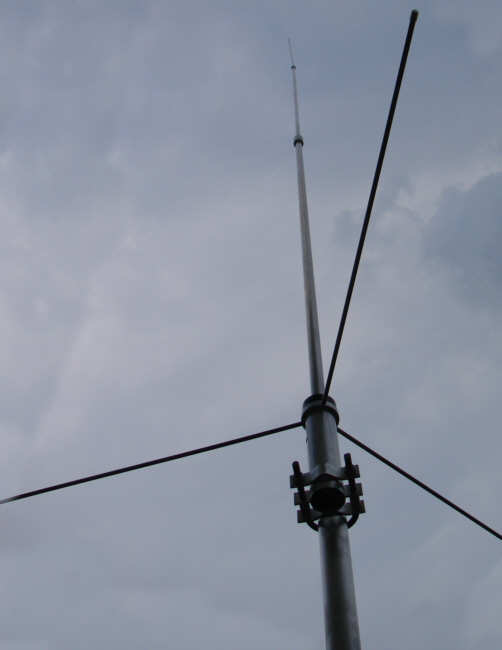

3-fach gestockter 5/8 Strahler aus Alu. Durchmesser
20 x 1,5mm, 15 x 1,5mm und 8 x 1mm.
Grundkörper aus Alu Dm. 50 mm,
isoliert mit PE-Material Dm.45 mm
3 Radiale, Dm 6 mm, zum einschrauben.
Die Antenne wird auf ein Montagerohr,
Durchmesser 40mm aufgesetzt. Somit ist
der Anschluss gegen Regenwasser geschützt.


Technische Daten:

Gesamthöhe ca. 4540 mm
Radiallänge  ca.   495 mm
Leistung              100 Watt
SWR                 < 1 : 1,2
Gewinn        ca.    7 dBd
Anschluß           PL-Buchse

Messung:

f(m):145,0 MHz
SWR 1 : 1,0  (144,5 - 145,5 MHz)
SWR 1 : 2,0  (142,0 - 147,0 MHz)
SWR 1 : 3,0  (140,0 - 149,0 MHz)
