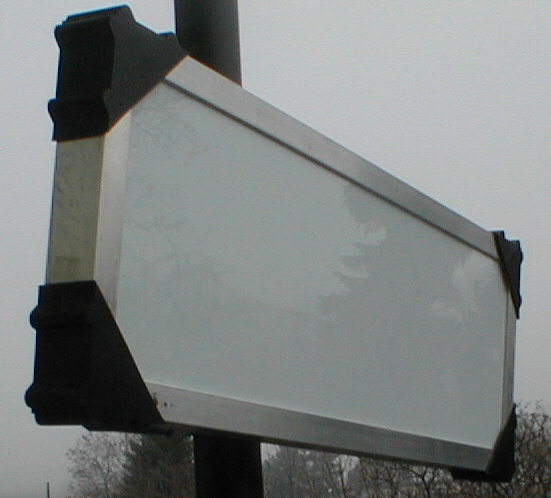

Flächenstrahler  WLan 2,4 GHz



Technische Daten:

Abmessung       :   450 mm  x  155 mm x 25 mm
Gewinn             :   ca. 15 dBd
Polarisation       :   vertikal (in dieser Abb.)
Öffnungswinkel :   ca. 30 grd
Antennenart       :   4 fach gestockte Doppelquad
Einspeisung       :   SMA -  oder N - Buchse
Gewicht             :   ca. 0,8 kg

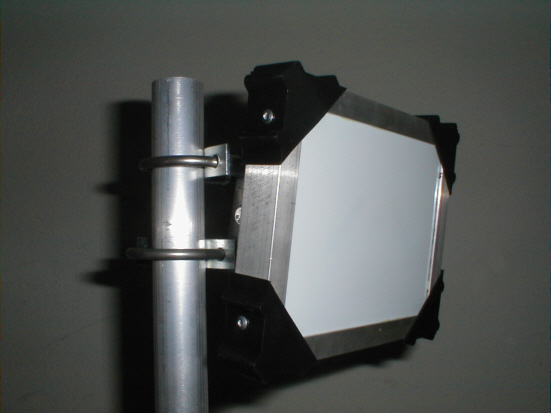

wlan12_5



Technische Daten:

Abmessung       :   195 mm  x  155 mm x 25 mm
Gewinn             :   ca. 12,5 dBd
Polarisation       :   vertikal (in dieser Abb.)
Öffnungswinkel :   ca. 35 grd
Antennenart       :   2 fach gestockte Doppelquad
Einspeisung       :   SMA -  oder N - Buchse
Gewicht             :   ca. 0,6 kg

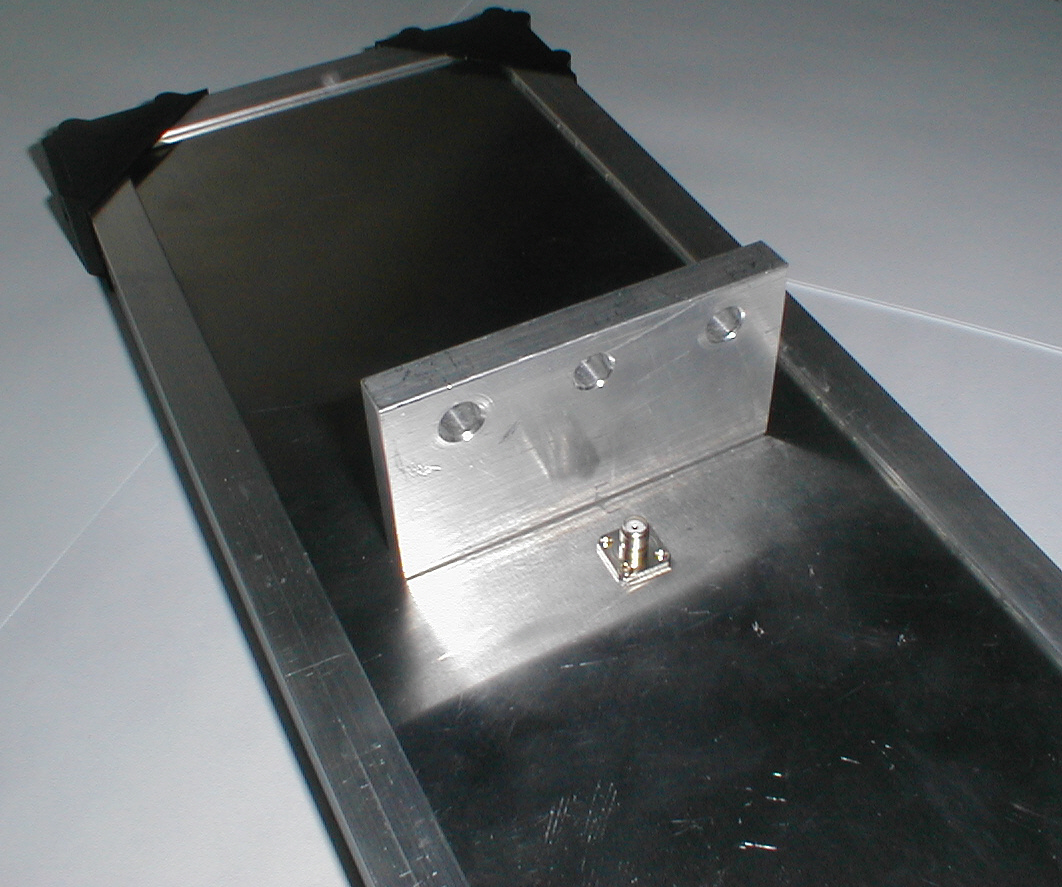

An der Rückseite der Antenne befindet sich eine Alu-Platte mit 2 Löcher von 8,4mm
Durchmesser im Abstand von 60 mm.
Diese dienen zur Befestigung an beliebiger Stelle.
Zur Mastbefestigung, bis max. 52 mm Durchmesser, können Sie ebenfalls die  Edelstahlbügel mit Alu-Klemmplatte ( nicht im Lieferumfang) verwenden.
Damit kann die Antenne zusätzlich um ca. + / - 30° in vertikaler Richtung geschwenkt
werden.
Eine M8 Sechskantschraube mit Sicherungsring
verbindet diesen Halter mit der Antenne.
