Hier finden Sie Schaltungsbeispiele und Anregungen.

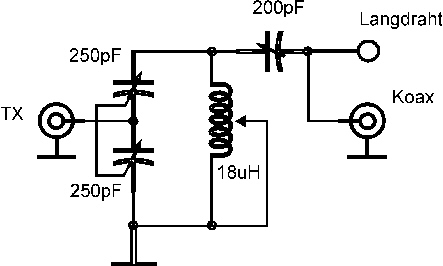

1. Antennenkoppler nach L.G.McCoy (W1ICP)
für 160m.
Plattenabstand der Kondensatoren:
bis 500 W: 1mm
bis 1 kW:   2mm

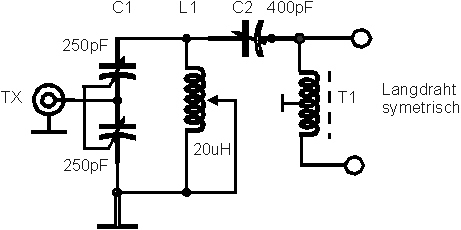

2. Antennenkoppler nach L.G.McCoy (W1ICP)
für  symetrische Antennen.
Bei 600 W Output Plattenabstand
für C1 und C2 : 1,5 mm
Für T1 gilt:: 3 x Amidon-Ringkern T-200-2 übereinander,
mit Cu 1,5 - 2mm, 15 Bifilarwicklungen.
Wicklung mit Teflon getrennt.

koppler3

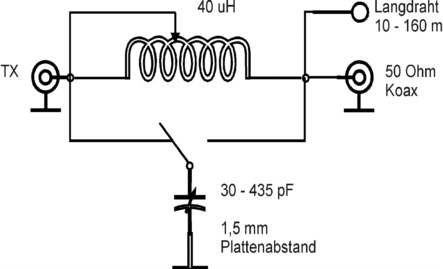

3. Antennenkoppler nach DK8JG
