Flächenstrahler  862MHz / 868MHz
q8681


Technische Daten:

Abmessung       :   270 mm  x  151 mm x 32 mm
Gewinn             :   ca. 10 dBd
Polarisation       :   vertikal (in dieser Abb.)
Öffnungswinkel :   ca. 45 grd
Antennenart       :   Doppelquad
Einspeisung       :   BNC-  oder N - Buchse
Gewicht             :   ca. 0,3 kg

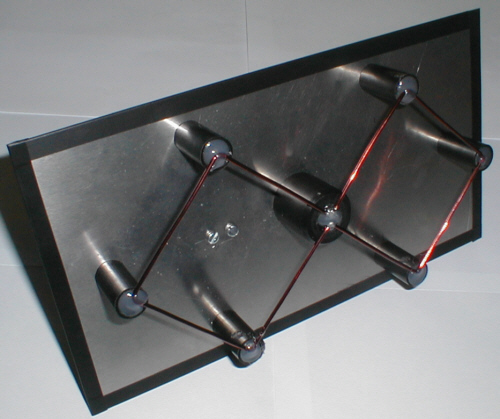

Hier eine Ausführung mit Handgriff für Peilzwecke.

Bestehend aus einer 1,5 mm Alu-Reflektorplatte
und 2 mm Cu-Lackdraht Quad-Schleife.
Die Quad-Schleife ist auf PE-Bolzen justiert.


q868_2

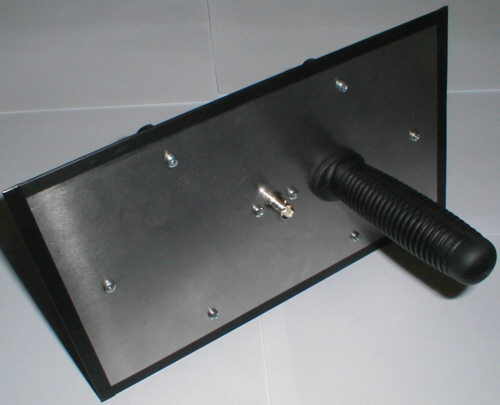

Die Ausführung mit Handgriff und BNC-Buchse
in Rückansicht.

Anstelle des Handgriffes kann die Befestigung
mit Rohrstück oder Befestigungsplatte für
die Mastmontage erfolgen.

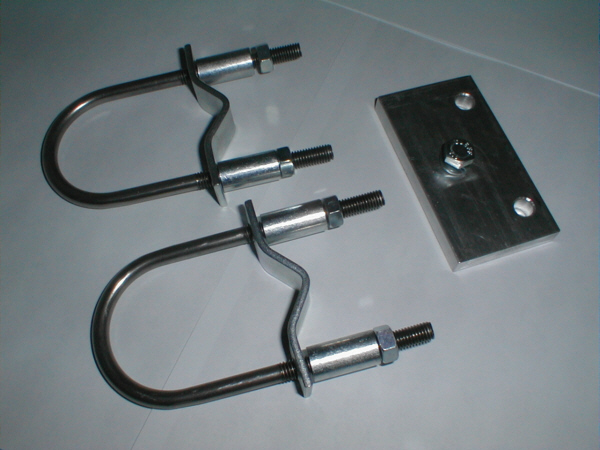

qhalt Zur Mastbefestigung, bis max. 52 mm Durchmesser, können Sie ebenfalls die  Edelstahlbügel mit Alu-Klemmplatte ( nicht im Lieferumfang) verwenden.
Damit kann die Antenne zusätzlich um ca. + / - 30° in vertikaler Richtung geschwenkt
werden.
Eine M8 Sechskantschraube mit Sicherungsring
verbindet diesen Halter mit der Antenne.
