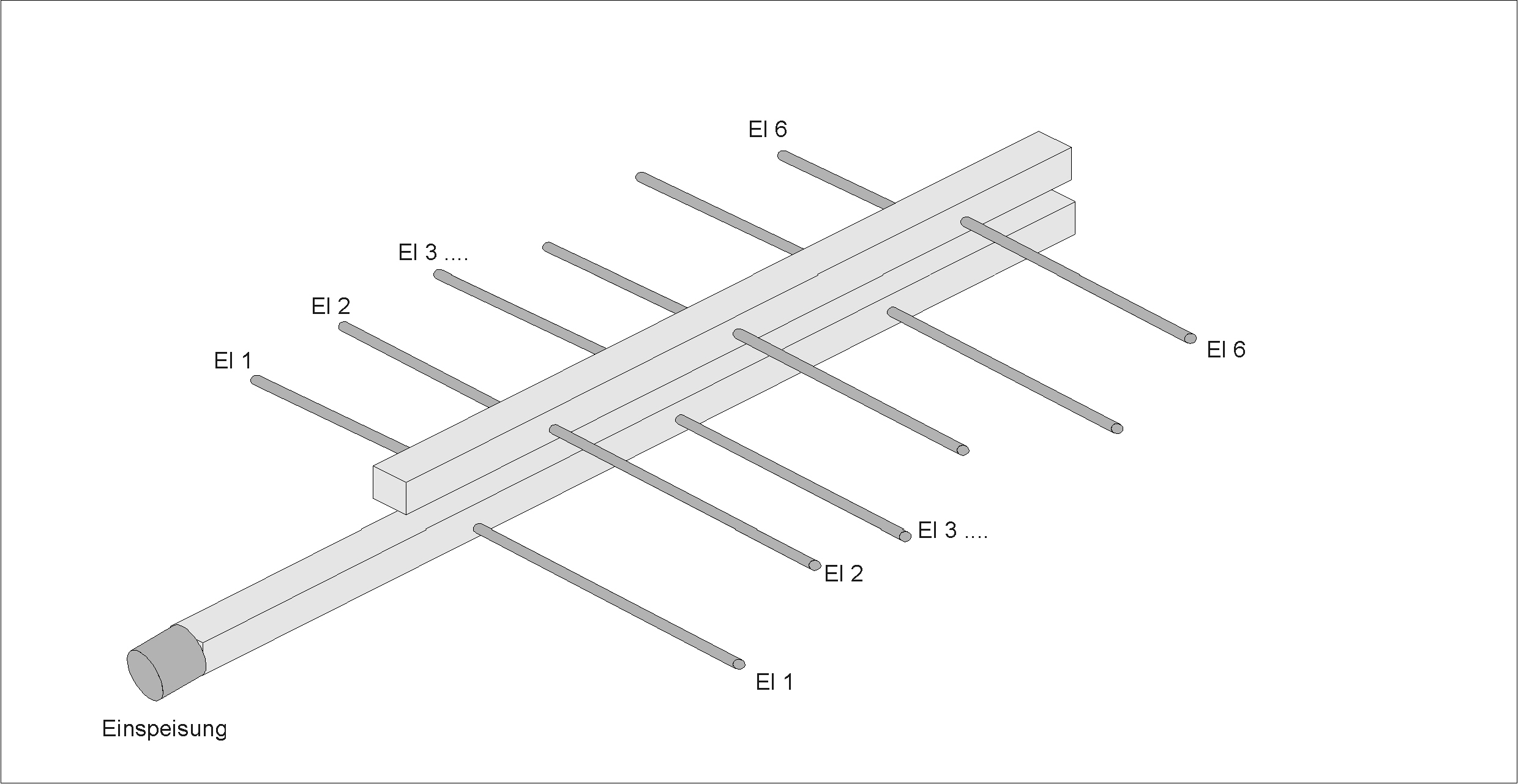

LPDA 87 - 108 MHz
lpda87_108
Trägerrohre aus 20 x 20 x 1,5mm Al-Rohr.
Im Trägerrohr sind Al-Buchsen eingelassen in denen
Elemente aus 6mm Al-Legierung eingeschraubt werden.
Elemente sind durch M6 Muttern gesichert.
Die Trägerrohre sind isoliert mit PE-Material Dm.20 mm

Die Antenne wird über 2 Halter mit Stahlbügel
in Vormastmontage gehalten.

Technische Daten:
13 Elemente
Gesamtlänge ca. 1640 mm
Max. Breite  ca.  1700 mm
Leistung              100 Watt
Gewinn        ca.      7,5 dBd
Anschluß           PL-Buchse

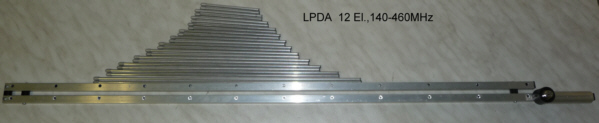

LPDA 140 - 460 MHz



lpda140_460



Trägerrohre aus 15 x 15 x 2mm Al-Rohr.
Elemente aus 6mm Al-Legierung, welche mit
M4-Senkschrauben eingeschraubt werden.
Die Trägerrohre sind isoliert mit PE-Material Dm.15 mm
Die Antenne wird über 2 Halter mit Stahlbügel
in Vormastmontage gehalten.

Technische Daten:

12 Elemente
Gesamtlänge ca. 1200 mm
Max. Breite  ca.  1080 mm
Leistung              100 Watt
Gewinn        ca.      5,5 dBd
Anschluß           N-Buchse

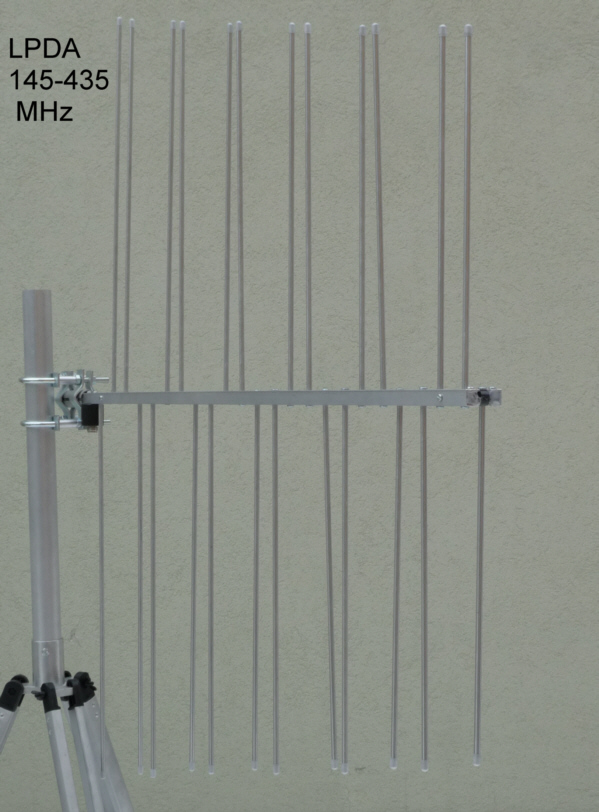

LPDA 145 - 435 MHz
lpda145_435











Trägerrohre aus 15 x 15 x 2mm Al-Rohr.

Elemente aus 6mm Al-Legierung, welche mit
M4-Senkschrauben eingeschraubt werden.
Die Trägerrohre sind isoliert mit PE-Material Dm.15 mm

Die Antenne wird über 2 Halter mit Stahlbügel
in Vormastmontage gehalten.

Technische Daten:

12 Elemente
Gesamtlänge ca. 1000 mm
Max. Breite  ca.  1050 mm
Leistung              100 Watt
Gewinn        ca.      5,7 dBd
Anschluß           N-Buchse

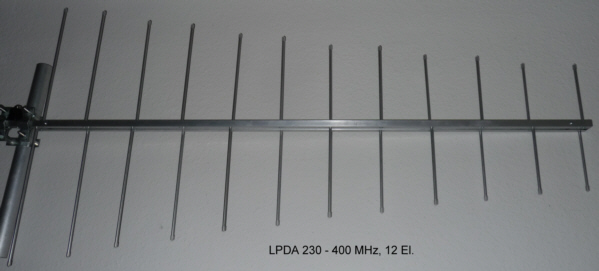

LPDA 230 - 400 MHz
lpda230_400
Trägerrohre aus 15 x 15 x 2mm Al-Rohr.

Elemente aus 6mm Al-Legierung, welche mit
M4-Senkschrauben eingeschraubt werden.
Die Trägerrohre sind isoliert mit PE-Material Dm.15 mm

Die Antenne wird über 2 Halter mit Stahlbügel
in Vormastmontage gehalten.

Technische Daten:

12 Elemente
Gesamtlänge ca. 1400 mm
Max. Breite  ca.      600 mm
Leistung              100 Watt
Gewinn        ca.      7,0 dBd
Anschluß           N-Buchse

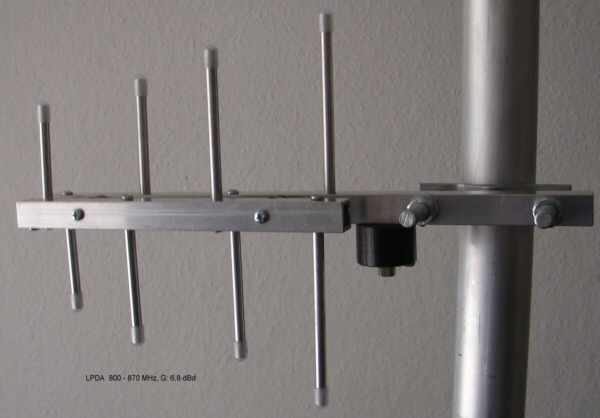

LPDA 780 - 870 MHz
lpda780_870



Trägerrohre aus 15 x 15 x 2mm Al-Rohr.


Elemente aus 6mm Al-Legierung, welche mit
M4-Senkschrauben eingeschraubt werden.
Die Trägerrohre sind isoliert mit PE-Material Dm.15 mm

Die Antenne wird über  Halter mit Stahlbügel
in Vormastmontage gehalten.

Technische Daten:

4 Elemente
Gesamtlänge ca. 300 mm
Max. Breite  ca.      400 mm
Leistung              100 Watt
Gewinn        ca.      6,8 dBd
Anschluß           TNC-Buchse
