Breitbandantenne
1/4 Strahler aus Alu Durchmesser 15mm.

Grundkörper aus Alu Dm. 30 mm,
mit Schutzrohr dm 30 mm.

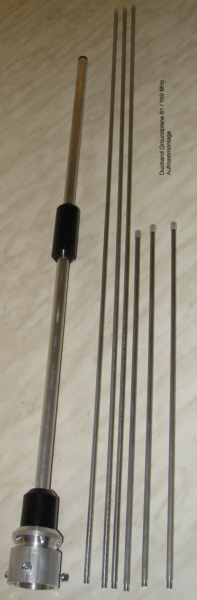

Oder Aufmastmontage bis 42mm Mastdurchmesser

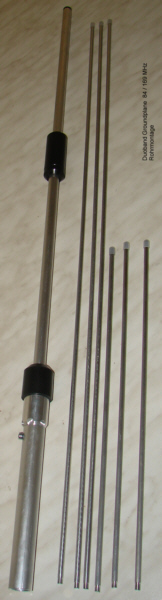

Diese Antenne kann sowohl mit einer Halterung
(siehe Bild), oder auch im Antennenmastrohr
montiert werden.


Isoliert mit PE-Material Dm.35 mm

6 Radiale Dm 6mm zum einschrauben.

Messung:

f(m):81 MHz
SWR 1 : 1,0
SWR 1 : 2,0 (75 - 83 MHz)
SWR 1 : 3,0 ( 74 - 87 MHz)

f(m): 169 MHz
SWR 1 : 1,1
SWR 1 : 2,0 (163 - 173 MHz)
SWR 1 : 3,0 ( 161 - 177 MHz)
