Fuchskreise

fuchs1

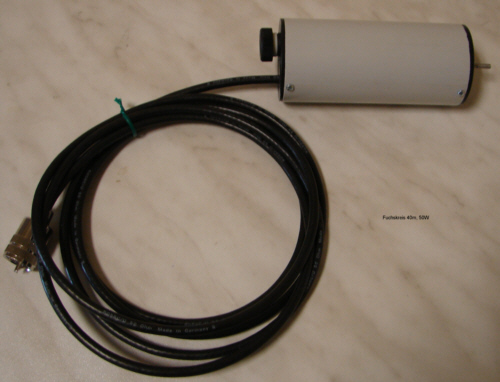

Leichte Antenne für das 160/80/40/20/ oder 10m Band.
für maximal 100 W

Die Abstimmung erfolgt über einen "Fuchskreis"
mit einen aussen liegenden Regler wird abgestmmt.
Hier eine Ausführung mit PL-Stecker
Drahtanschluss über ein M 3-Gewinde
Der Langdraht ist nicht mit im Lieferumfang.

Techn Daten:

Gewicht: 100 - 200g , je nach Band
Bereich: jeweils ein Band
für Drahtlänge: 1 / 2 Lambda oder dessen vielfaches
Durchmesse: 46 mm
Länge:     80 - 100mm , ja nach Band
f300_09 f300_10

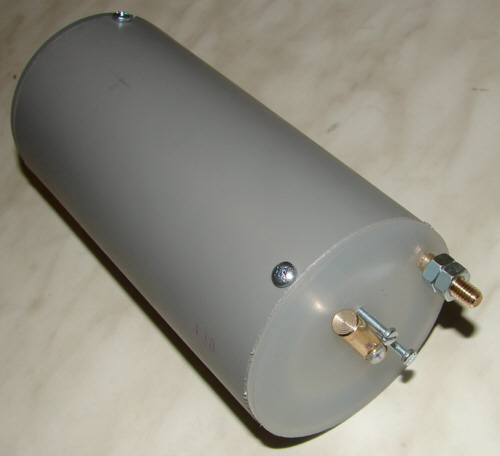

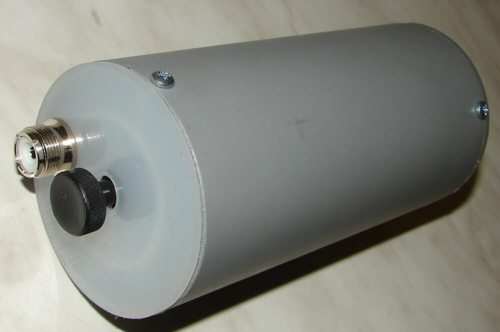

Antenne für das 160/80/40/20/ oder 10m Band.
für maximal 300 - 500W

Dieser Fuchskreis ist dadurch höher belastbar,
da die Wicklung im Inneren mit 3mm Steigung aufgebracht wird.
Der Kondensator ist hier als Rohrkondensator
mit 2mm Plattenabstand ausgeführt.
Die "Platten" sind mit Teflonfolie noch einmal isoliert.

An der Anschlußseite wird über einen 180°-Anschlag
der Kondensator justiert.
An einen M6 - Messingstift kann der Draht angeschlossen werden
Der "Langdraht" st nicht mit im Lieferumfang.

Techn Daten:
Bereich: jeweils ein Band
für Drahtlänge: 1 / 2 Lambda oder dessen vielfaches
Durchmesser:   75 mm
Länge:           150 mm

fu40_1

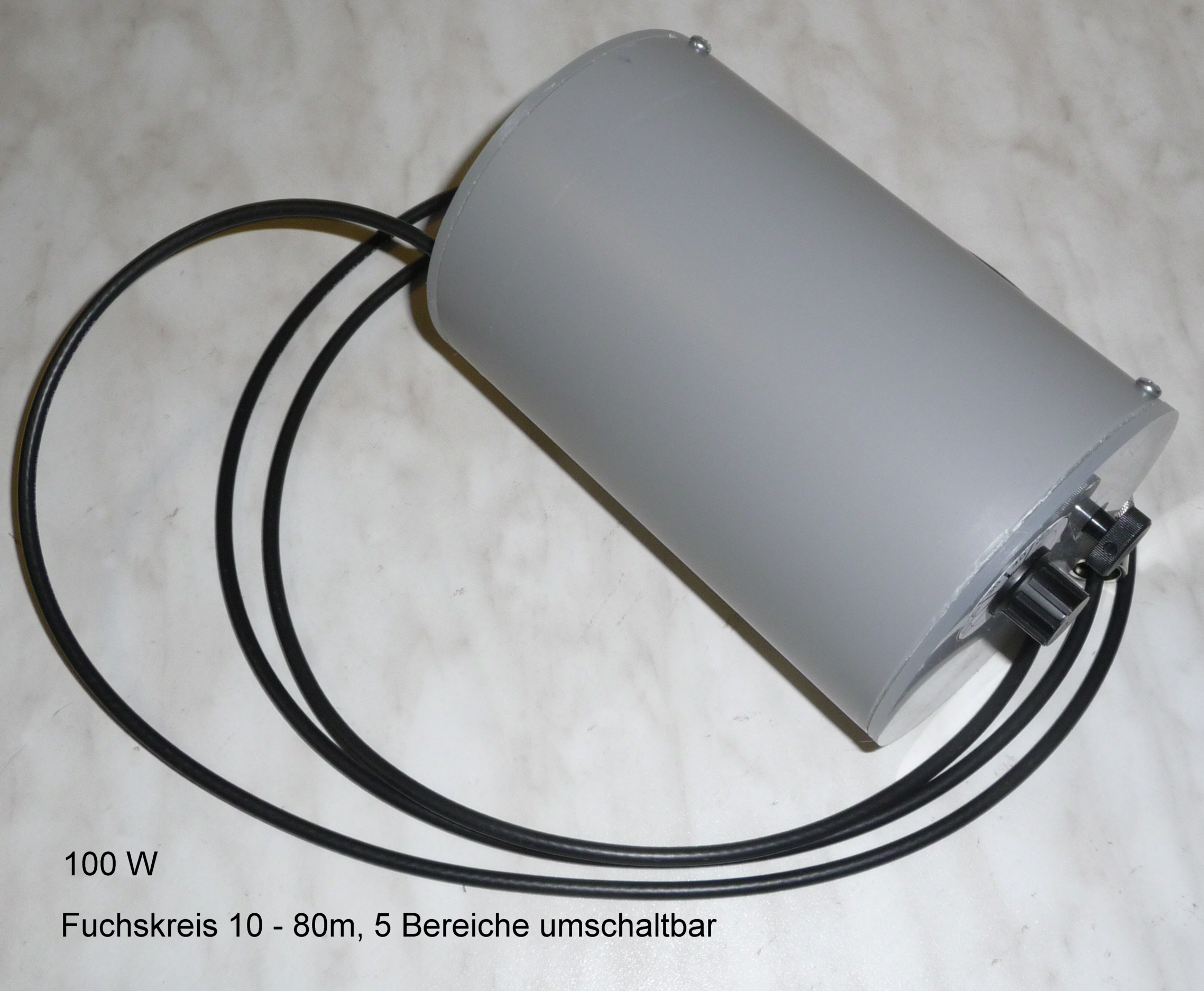

Fuchskreis  umschaltbar für 10, 20, 30,40,80 m
200W

Die Wicklung im Inneren mit 3mm Steigung.
 Kondensator als Rohrkondensator
mit 2mm Plattenabstand ausgeführt.
Die "Platten" sind mit Teflonfolie noch einmal isoliert.

Die Umschaltung erfolgt über einen Mehrebenenschalter
  An einen M6 - Messingstift kann der Draht angeschlossen werden
Der "Langdraht" st nicht mit im Lieferumfang.

Techn Daten:
Bereich: umschaltbar 10 - 80m
für Drahtlänge: 1 / 2 Lambda oder dessen vielfaches
Durchmesser:   110 mm
Länge:           160 mm
