Wandhalter / Ausleger für Antennenmaste




  al_platte

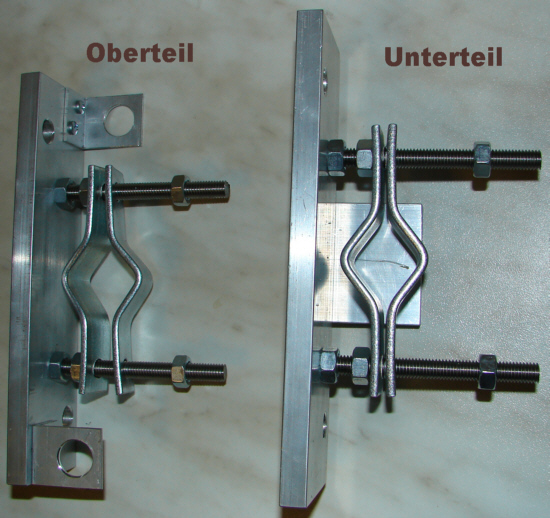

Zum Lieferumfang gehören Ober- und Unterteil.
Beide Grundplatten haben diie selben Abmessungen
(das Bild täuscht etwas), 180 x 50 x 10mm.

Zur Befestigung an der Wand dienen 2 Bohrungen
mit 10,5mm Durchmesser.

In den Platten sind M8-Gewindebolzen aus Edelstahl
eingeschraubt und mit Muttern gekontert.

Die obere Platte besitzt 2 Alu-Winkel mit 16mm Bohrungen.
Dort kann ein Blitzschutz o.ä. angebracht werden.

An der unteren Platte ist eine Stütze für den Mast angebracht.
Dies ist hilfreich bei der Montage und auch zum
absichern des Mastes danach.

Mit den Aluschellen können Maste bis zu einem
Durchmesser von 60mm gehalten werden.




ausleger

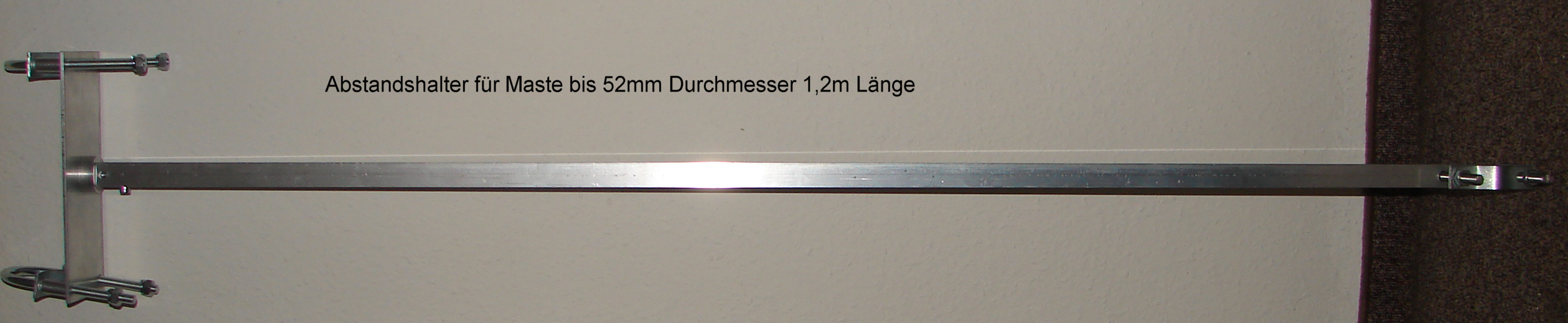

Müssen Antennen in der Mastmitte befestigt werden, ist
ein genügend langer Ausleger erforderlich.

Hier abgebildet:

Al Si0,5, 20x20x1,5
1,2m, für Maste bis 50mm Durchmesser,
eine Seite mit Universalschelle 90mm.
