Duoband-Yagi 2m / 70cm
Gamma, 1 Ableitung

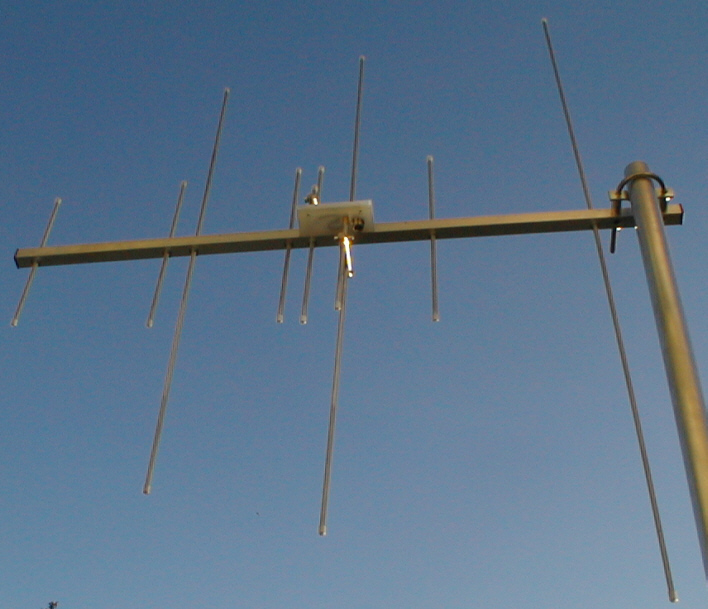

2_70_3_5

Gefertigt aus einer Aluminiumlegierung,
Trägerrohr 20 x 20mm.
Strahler und Dipol aus 6mm Alurundstäbe.

Antenne wird in Vormastmontage gehalten.

Die Elemente sind ineinander verschachtelt,
wobei sich eine sehr kurze Bauweise ergibt.
Die 2 Gammaanpassungen werden
zusammen verschaltet und auf eine
Ableitung geführt.
Das SWR kann über Klemmverbindungen an den Strahlern
eingestellt werden.

Für den mobilen  Einsatz gut geeignet, da alle Verbindungen
lösbar sind, ohne das eine Abnutzung hervorgerufen wird.

Messung:

f(m):145MHz, SWR 1 : 1,0
SWR 1 : 2 bei 142 - 152 MHz

f(m): 434MHz, SWR 1 : 1,4
SWR 1 : 2 bei 431 - 438 MHz


2_70_3_52

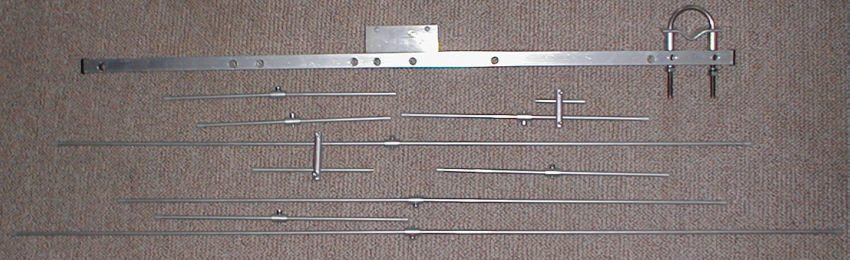

Hier nochmal diese Antenne im zerlegten Zustand
Die Elemente werden mit M5 Innensechskanntschrauben
gehalten.
